제품 상세 정보
전자캐드기능사 실기, 건기원
₩18,000
필수 표기정보
| 도서명 | 전자캐드기능사 실기 |
| 저자, 출판사 | 김종일,건기원 |
| 크기(파일의 용량) | 190 * 260 mm |
| 쪽수 | 404p |
| 제품 구성 | 책 1권 |
| 출간일 | 20210630 |

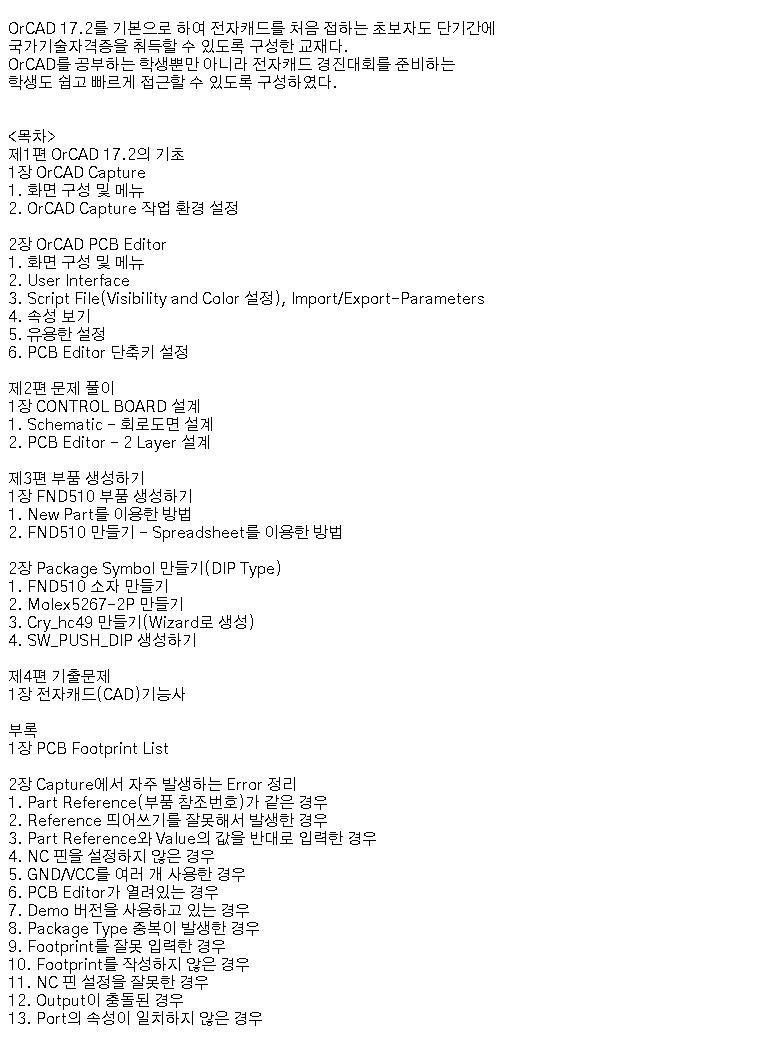

| 목차 또는 책소개(아동용 학습 교재의 경우 사용연령을 포함) | OrCAD 17.2를 기본으로 하여 전자캐드를 처음 접하는 초보자도 단기간에 국가기술자격증을 취득할 수 있도록 구성한 교재다. OrCAD를 공부하는 학생뿐만 아니라 전자캐드 경진대회를 준비하는 학생도 쉽고 빠르게 접근할 수 있도록 구성하였다.제1편 OrCAD 17.2의 기초1장 OrCAD Capture 1. 화면 구성 및 메뉴 2. OrCAD Capture 작업 환경 설정 2장 OrCAD PCB Editor 1. 화면 구성 및 메뉴 2. User Interface 3. Script File(Visibility and Color 설정), Import/Export-Parameters 4. 속성 보기 5. 유용한 설정 6. PCB Editor 단축키 설정 제2편 문제 풀이1장 CONTROL BOARD 설계 1. Schematic – 회로도면 설계 2. PCB Editor – 2 Layer 설계 제3편 부품 생성하기1장 FND510 부품 생성하기 1. New Part를 이용한 방법 2. FND510 만들기 – Spreadsheet를 이용한 방법 2장 Package Symbol 만들기(DIP Type) 1. FND510 소자 만들기 2. Molex5267-2P 만들기 3. Cry_hc49 만들기(Wizard로 생성) 4. SW_PUSH_DIP 생성하기 제4편 기출문제1장 전자캐드(CAD)기능사 부록1장 PCB Footprint List 2장 Capture에서 자주 발생하는 Error 정리 1. Part Reference(부품 참조번호)가 같은 경우 2. Reference 띄어쓰기를 잘못해서 발생한 경우 3. Part Reference와 Value의 값을 반대로 입력한 경우 4. NC 핀을 설정하지 않은 경우 5. GND/VCC를 여러 개 사용한 경우 6. PCB Editor가 열려있는 경우 |
